KZЭлектр энергиясының сапасын талдау
Электр энергиясының сапасын тексеру жеткізілетін электр энергиясы параметрлерінің ГОСТ 32144-2013 және ГОСТ 30804.4.30-2013 талаптарында белгіленген рұқсат етілген мәндерден ауытқуын анықтауға мүмкіндік береді.
Электр энергиясының сапасын талдау құны тіркеуішті орнату мерзіміне байланысты және келесіні құрайды:
- 131 800 тг – 1 тәулік
- 230 650 тг – 7 тәулік
Жұмыс құнына өлшеу нәтижелерін компьютерлік өңдеу және талдау, сынақ хаттамасын рәсімдеу, сондай-ақ электр энергиясы сапасының көрсеткіштері (ЭЭСК) сәйкессіздіктерін жою бойынша қорытындылар мен ұсынымдар кіреді.
Біздің инженерлер тек техникалық есеп беріп қана қоймай, электр энергиясы сапасының көрсеткіштеріндегі сәйкессіздіктерді жоюға қажетті жабдықты таңдауға, сондай-ақ оны монтаждау және іске қосу-баптау жұмыстарына көмек көрсетуге дайын.
Электр энергиясының сапасына қатысты мәселелерді анықтау үшін көп жағдайда бір тәуліктік өлшеу жеткілікті. Ал егер кепілді жеткізушіге немесе басқарушы компанияға шағым ұсыну қажет болса, ГОСТ 32144-2013 талаптарына сәйкес анализатор кемінде бір апта мерзімге орнатылуы тиіс. Қажет болған жағдайда аспаптың кіріктірілген жадысы электр желісінің параметрлерін 1 айдан астам уақыт тіркеуге мүмкіндік береді.
ГОСТ 30804.4.30-2013 бойынша қабылданған жіктеуге сәйкес, электр жүйесін мониторингтеу құрылғысы «А» класына жатуы тиіс.
Біздің аспаптар паркi Metrel және «Прорыв» ҒӨК өндіретін «А» класты 10 заманауи анализатордан тұрады, бұл бір мезгілде 10 нүктеде өлшеу жүргізуге мүмкіндік береді.
Біз электр энергиясының сапасын бақылау қызметтерін Астана қаласында ұйымдарға және жеке тұлғаларға ұсынамыз.
«ЛАЭР-КАЗАХСТАН» компаниясында электр энергиясының сапасын тексеру қызметіне тапсырыс беріңіз!
ЭЛЕКТР ЭНЕРГИЯСЫ САПАСЫН ӨЛШЕУ – МАҚСАТЫ ҚАНДАЙ?
Көп жағдайда электр энергиясы сапасын өлшеу қажеттілігі тұтынушылардың келесі шағымдарымен байланысты:
- кернеудің секіруі мен ауытқуы (төмендеу және артық кернеу)
- кернеу деңгейінің төмен немесе жоғары болуы
- жарықтың жыпылықтауы
- электр жабдықтарының жұмысындағы іркілістер
- электр құрылғыларының күйіп кетуі
Сондай-ақ «Ростехнадзор» тарапынан берілетін нұсқамаларда тұтынушының ПТЭЭП (Тұтынушылардың электр қондырғыларын техникалық пайдалану қағидалары) 1.2.6-тармағына сәйкес электр энергиясының сапасын бақылау қажеттілігі жиі көрсетіледі. Аталған тармаққа сәйкес, электр энергиясы сапасы көрсеткіштерін (ЭЭСК) бақылау электр шаруашылығына жауапты тұлғаның міндеттеріне кіреді. Бұл жұмыстарды орындау мерзімі – кемінде 2 жылда 1 рет
Өлшеу кезінде қолданылатын аспаптар фазалар бойынша ток жүктемесін, тұтынылатын активті, реактивті және толық қуатты, cos φ қуат коэффициентін және басқа параметрлерді өлшеуге мүмкіндік береді.
Осылайша, аспап келесіні анықтауға мүмкіндік береді:
- күштік трансформаторлардың ағымдағы жүктемесін
- фазалар бойынша жүктемелердің теңгерімсіздігін
- электр жабдықтарының тұтынылатын қуатын
- электр желілік ұйымында бір мезгілде берілетін қуатты арттыру қажеттілігін
- кабель, автоматты ажыратқыш, балқымалы сақтандырғыштар бойынша қуат қорының бар-жоғын
- өтелуі тиіс реактивті қуат көлемін
Электр энергиясының сапасын өлшеу келесі техникалық құрылғыларды орнату арқылы сапа көрсеткіштерін қалыпқа келтіру жөнінде қорытынды жасап, ұсынымдар беруге мүмкіндік береді:
- кернеу тұрақтандырғыштары
- үздіксіз қорек көздері (ҮҚК)
- сүзгі-компенсациялаушы құрылғылар
- реактивті қуатты өтеу құрылғылары (РҚӨҚ)
ЭЛЕКТР ЭНЕРГИЯСЫ САПАСЫНЫҢ КӨРСЕТКІШТЕРІ
Электр энергиясының сапасы 11 көрсеткішпен сипатталады, олар үш топқа бөлінеді:
1-топ: Жиіліктің ауытқуы Δf және желідегі кернеудің орныққан ауытқуы δUу
2-топ: Кернеу толқыны пішінінің синусоидал еместігін, асимметрияны және кернеу тербелістерін сипаттайтын ЭЭСК:
кернеу синусоидал пішінінің бұрмалану коэффициенті KU және n-ші гармоникалық құрамдас KU(n), кері реттілік коэффициенті K2U және нөлдік реттілік коэффициенті K0U, кернеу тербелісінің ауқымы δUt, фликер дозалары PSt және PLt. Бұл бұрмаланулардың негізгі көзі – электр энергиясын тұтынушылар (электр қабылдағыштар).
3-топ: Электрмен жабдықтау жүйесіндегі кездейсоқ электромагниттік құбылыстар мен электр-техникалық процестерді сипаттайтын ЭЭСК:
кернеудің төмендеуі δUп, артық кернеу KUпер және кернеу импульстары Uимп. Көбінесе олар коммутациялар немесе электр беру желісіне найзағайдың түсуі нәтижесінде пайда болады.
МРСК бағалаулары бойынша тұтынушыларға электр энергиясын жеткізу кезінде негізгі мәселелер кернеудің шекті ауытқу мәндерінің сақталмауына байланысты – бұл барлық ЭЭСК бұзушылықтарының 50%-дан астамын құрайды. Екінші орында – кернеудің асимметриясы.
ЭЛЕКТР ЭНЕРГИЯСЫН СЫНАУ ХАТТАМАСЫ
Өлшеулердің, деректерді компьютерлік өңдеудің және электр энергиясы сапасын талдаудың қорытындысы бойынша ГОСТ 32144-2013 талаптарына сәйкестігі туралы электр энергиясын сынау хаттамасы жасалады, онда мыналар көрсетіледі:
- өлшеу кезеңіндегі ЭЭ сапасы көрсеткіштерінің нәтижелері
- жүктеме қуаты мен қуат коэффициенті (қажет болған жағдайда)
- белгіленген деректер (мониторинг кезінде тіркелген оқиғалар)
- әрбір параметр бойынша сәйкестік / сәйкессіздік көрсетілген қорытынды
ОРЫНДАЛҒАН ЖҰМЫСТАРДЫҢ МЫСАЛДАРЫ
1) Медициналық орталық
Мәселе: «Siemens» томографы электр желісіндегі артық кернеуден кейін істен шықты. Сақтандыру компаниясы ақаудың сапасыз электр энергиясын жеткізумен байланысты екенін мойындамады.
Шешім: Электр энергиясы сапасының көрсеткіштерін өлшеу қызметтері көрсетілді. Нәтижесінде келесі сәйкессіздіктер анықталды:
а) «кернеудің ауытқуы» параметрі бойынша РФ нормаларына сәйкессіздік (ГОСТ 32144-2013);
б) «уақыт аралықтарында фазалар бойынша ток күшінің күрт өзгеруі»;
в) «қысқа мерзімді фликер дозасы» параметрі бойынша ГОСТ 32144-2013 талаптарына сәйкессіздік.
Нәтиже: Сот қорытындыда жасалған тұжырымдарды қабылдап, сақтандыру компаниясына қойылған талаптарды негізді деп таныды.

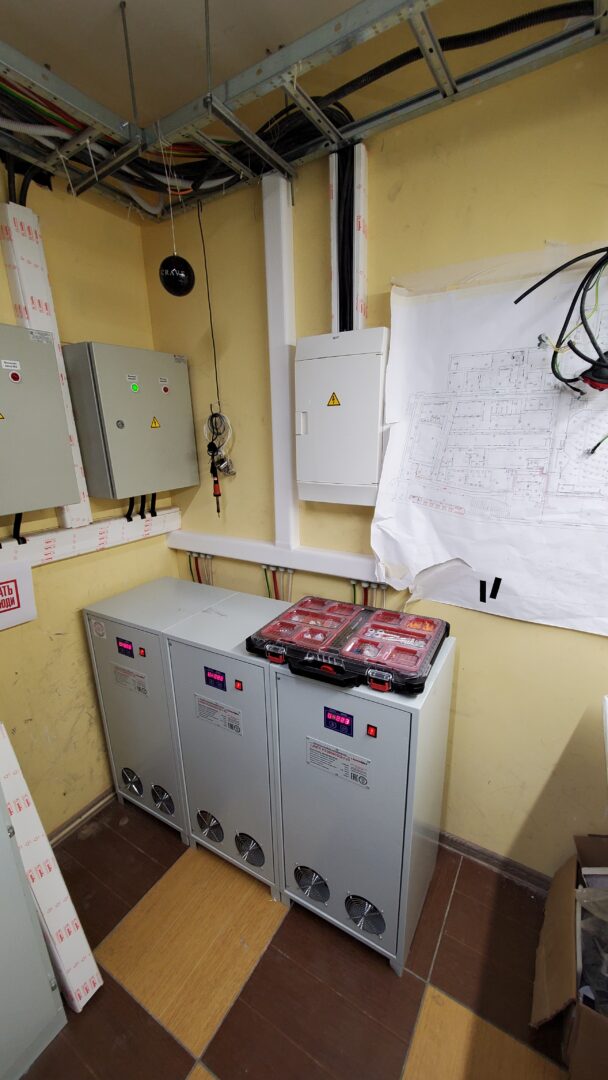

2) Театр
Мәселе: Шамдар жиі жанып кетеді.
Шешім: Электр энергиясы сапасының көрсеткіштері өлшенді. Шамдардың күйіп кетуіне кіріс 1 және кіріс 2 бойынша фазалардағы артық кернеу себеп болғаны анықталды.
Нәтиже: LIDER PS100SQ-I-25 кернеу тұрақтандырғышы орнатылып, іске қосу-баптау жүргізілді. Кернеу рұқсат етілген шектерде, шамдар жанбайды.

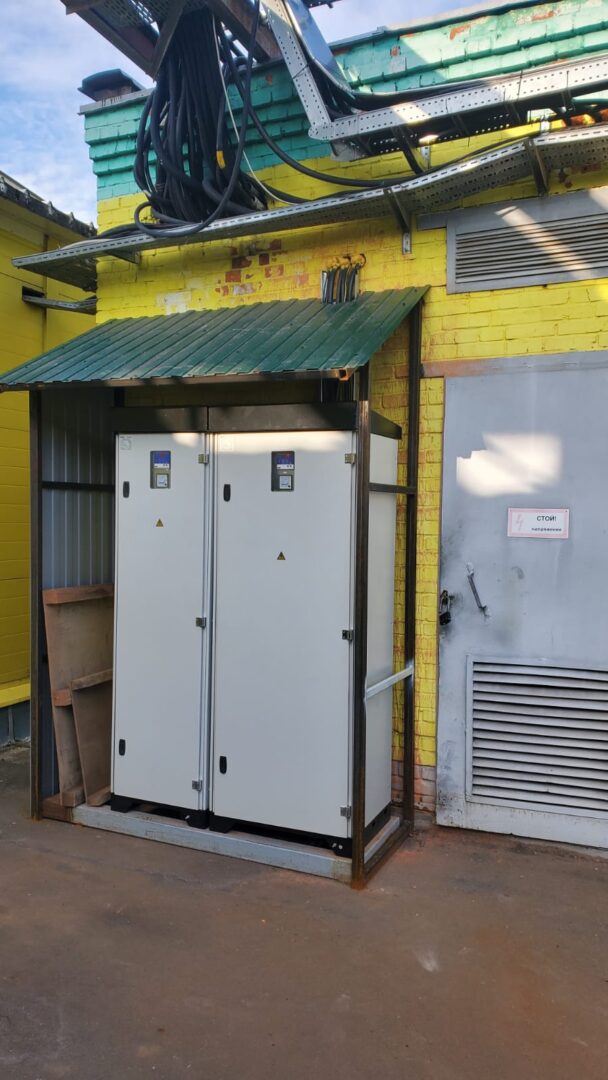

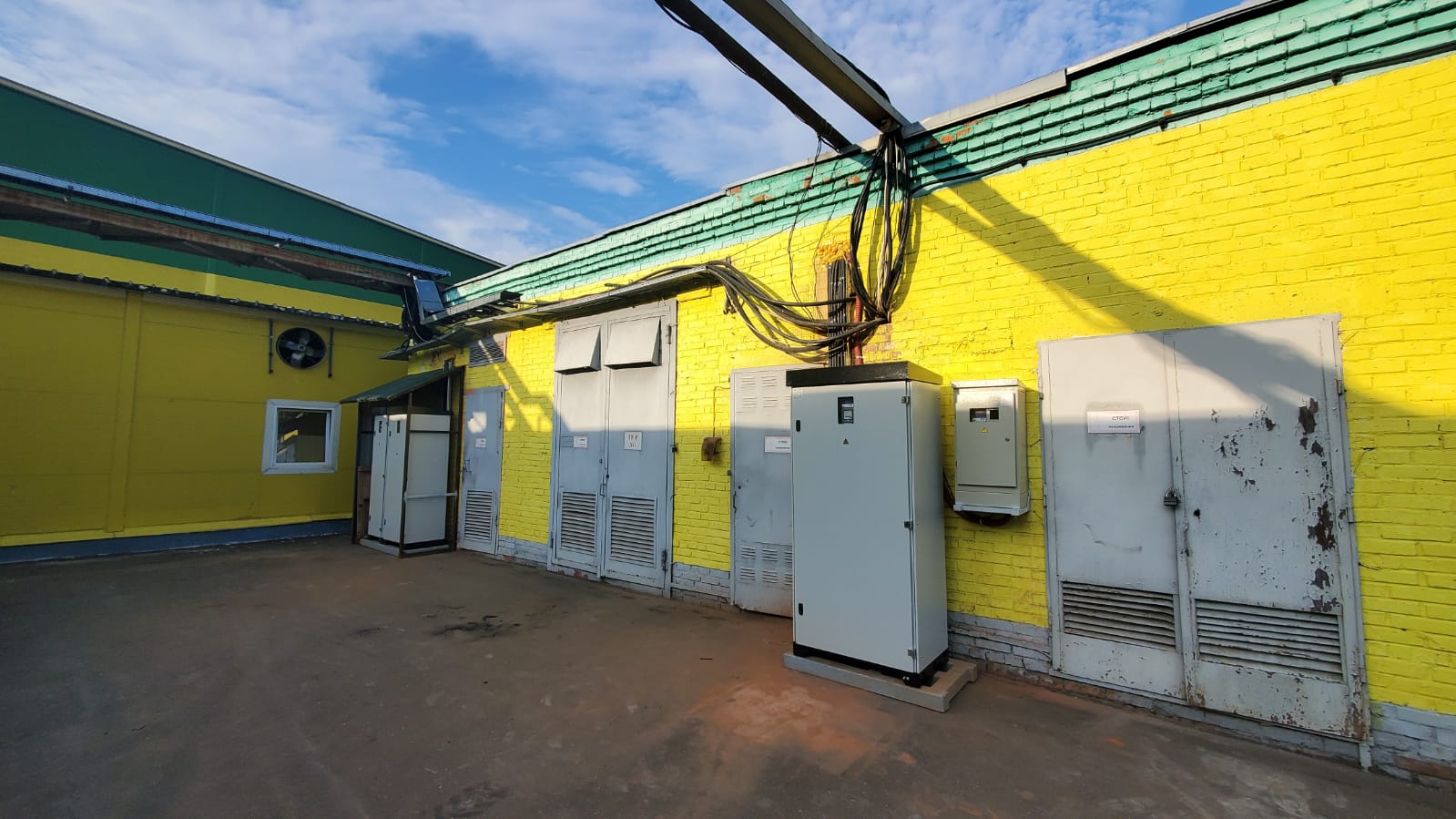

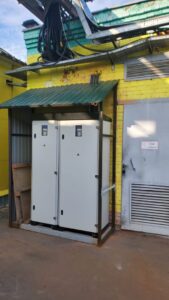

3) Құс фабрикасы
Мәселе: Электр энергиясын тұтынуды азайту шараларын әзірлеу.
Шешім: Өлшеулер нәтижесінде жиынтық қуат коэффициентінің 0,73-тен 0,95-ке дейін индуктивті сипатта ауытқитыны анықталды. Бұл реактивті қуатты өтеу қажеттілігін көрсетеді. РҚӨҚ орнату ұсынылды.
Нәтиже: 45 квар, 175 квар, 550 квар және 350 квар болатын 4 РҚӨҚ орнатылып, іске қосылды. Тұтынудың 3%-дан 5,5%-ға дейін төмендеуі тіркелді.
НЕГЕ ЭЛЕКТР ЭНЕРГИЯСЫ САПАСЫН ТАЛДАУ ҮШІН БІЗДІ ТАҢДАЙДЫ?
- Осы жұмыс түріне СРО рұқсаты бар
- 10 анализатордан тұратын аспаптар паркі қолданыстағы ГОСТ бойынша сынақ жүргізуге мүмкіндік береді
- 100-ден астам тапсырыс беруші сынау хаттамаларын алып, сапасыз электрмен жабдықтау мәселелерін шешті
- Өлшеу нәтижелері бойынша тұтынушылар объектілерінде 30-дан астам жабдық (кернеу тұрақтандырғыштары, РҚӨҚ, ҮҚК) пайдалануға берілді
